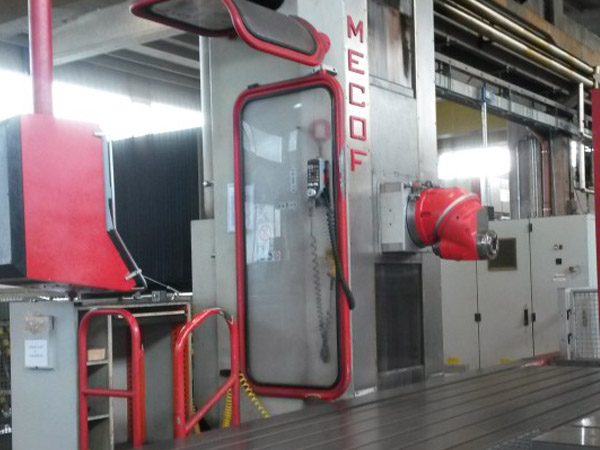

CS 500 MECOF
Oggetto: Caratteristiche CS 500 MECOF.
Modello macchina: CS 500 MECOF.
Corse macchina:
- Asse longitudinale X = 4000 mm.
- Asse trasversale Y = 1000 mm.
- Asse verticale Z = 1700 mm (verticale).
Piattaforma automatica:
indexata grado/grado “C” +- 180° e bloccaggio idraulico.
Testina automatica:
TBR, Semicorpo 45° “A” 120 posizioni indexate.
Mandrino:
Iso 50, Potenza 30 KW, RPM 10 - 4000g/’
Cambio gamma: automatico.
Predisposizione: completa di Inverter cablaggi flangia con innesti rapidi su Ram, per collegare in modo rapido e funzionale, eventuale “Elbr , Elettromandrino per finiture 15 KW - 20.000 rpm. Da montare su TBR (Testina birotativa) con tubi ad innesti rapidi, cavi e connettori, Hirth di fissaggio con ghiera a fissaggio rapido.”
Avanzamenti assi: 20.000 mm/’ ottime prestazioni dinamiche.
Trasmissione: asse X, doppio motore con antigioco elettronico.
Trasmissione: asse Y, vite a ricircolo sfere.
Trasmissione: asse Z, verticale, a ricircolo sfere.
Sistemi di misura assi X,Y,Z: righe di precisione Heidenhain.
CNC: FIDIA DIGITALE. Pulsantierina remotata Fidia.
Funzione RTCP: cannotto virtuale W.
Opzione Attiva: “Formula Mecof” per fresatura alta velocità.
Cambio utensile: pick-up, a 24 posti, 12 – ISO 50, 12 – HSK.
Motori avanzamenti assi: Brush-less Digitali SIEMENS.
Azionamenti: Digitali SIEMENS.
Trasportatori trucioli molto potente, basamento macchina in ghisa, Completa di recinzioni porte e sicurezze perimetrali, Marchiatura CE
